變壓器容量及損耗參數測試儀使用方法介紹

返回 打印
來源:儀天成電力  時間:2024/12/30  閱讀:

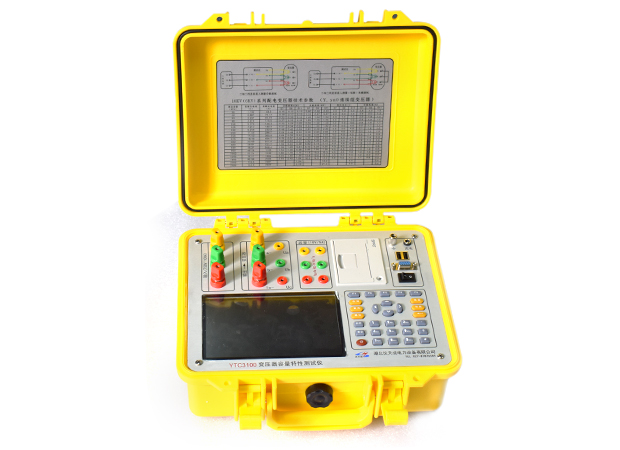

       變壓器容量及損耗參數測試儀作為一款高精度儀器,專注于變壓器容量與損耗參數的精準測量,測試結果準確率極高,能夠精確測定各類配電變壓器容量,具備無源測量功能,操作簡便快捷。今日,小編就為大家詳細介紹這款儀器的使用方法。
其使用方法主要涵蓋以下兩個部分:
一、有源變壓器容量及負載損耗測量
(一)基本概念
有源容量試驗旨在通過特定數據確定變壓器的實際容量值,以此核驗被試變壓器銘牌容量的真實性。
(二)測試方法
容量測試儀配備黃、綠、紅三把測試鉗,每把鉗子引出粗、細兩根測試線。粗線連接儀器面板上容量測試端子對應顏色的電流端子(Ia、Ib、Ic),細線連接對應顏色的電壓端子(Ua、Ub、Uc)。將鉗頭按顏色分別夾在被試變壓器高壓側各相接線柱上,同時使用專用短接線將變壓器低壓側良好短接。完成接線后,在主界面選擇容量測試項目,進入容量參數設置屏,依次進行以下設置:設定當前溫度、高壓側額定電壓、變壓器類型、分接檔位,選中被試品編號,最后啟動測試。
二、外接電源變壓器損耗測量
(一)基本概念
1.空載試驗:從變壓器的某一繞組(通常為二次低壓側)施加正弦波額定頻率的額定電壓,其余繞組開路,測量空載電流和空載損耗。若試驗條件受限,電源電壓未達額定電壓,雖可在非額定電壓條件下試驗,但誤差較大,一般僅用于故障排查。只有當試驗電壓達到額定電壓的 80% 以上時,才可用于空載損耗測試。
2.短路試驗:將變壓器低壓大電流側人工短接,從電壓高的一側線圈的額定分接頭處通入額定頻率的試驗電壓,使繞組中電流達到額定值,進而測量輸入功率、施加的電壓(即短路損耗和短路電壓)以及電流值。
(二)測試方法
1.單相電源分相對三相變壓器空載損耗的測量(僅適用于 Y/Yn0 接線):當現場試驗條件無法滿足三相電源空載試驗要求時,可采用交流 220V 單相電源對三相變壓器進行空載試驗。分別對變壓器的每相加壓,試驗結果將自動折算為三相電源試驗情況,利用儀器的 Ua、Ub 測量電壓,A 相電流回路測量電流,依次對被測變壓器的低壓側 Ao、Bo、Co 加電并測試。
2.三相電源測量變壓器的空載損耗:將變壓器的非測試端開路,然后進行測量。
3.三相三線電源測量變壓器短路損耗:從變壓器高壓側施加三相測試電源,低壓側用專用短接線良好短接后開展測試。

通過以上步驟,能夠準確、高效地使用變壓器容量及損耗參數綜合測試儀,為變壓器的檢測與維護提供可靠的數據支持,確保電力系統的穩定運行。
湖北儀天成電力設備有限公司
2024年12月30日
