產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC401單相微機繼電保護測試儀采用單片微機技術，由自動同期數字毫秒表，邏輯控制單元，多功能數顯單元，高精度數據采集及處理單元，電流、電壓輸出單元，過載及超量程保護單元等部分組成，自帶打印及顯示，測試過程全自動，大大提高測量精度及工作效率。
該單相繼電保護測試儀還具有性能可靠，操作簡單，功能較齊全等優點，是校驗繼電保護裝置較理想的儀器。

儀器功能：
1、本機可測試各種交直流、電流、電壓、時間、中間、自保持，信號等多種單個繼電器及整組繼電保護屏，可測試各種繼電器的吸合電壓（電流）值，各種觸頭（常開、常閉；轉換、延時）的吸合時間和斷開時間，均自動測試三次并儲存數據，可重復顯示及打印測試結果。
2、本機可方便的測試重合閘繼電器的各項參數。
3、由于本機輸出電源種類多、容量大、控制方便，所以在外接少量元件的情況下，就可測試多種專用特殊繼電器，如沖擊繼電器，差動繼電器等。
4、本機附有測頻、測相功能，可測量電流、電壓的頻率（顯示一個周期的時間，即周期）及兩個信號之間的相位差（時間）。
5、本機設有兩個獨立的通道，均與本機其它輸出絕緣，可方便的測量帶電接點，滿足繼電器的在線測試，接線簡單、安全。
6、本機采用了準確的計時基準（10微妙）及長達100小時的計數器，所以可單獨作為準確毫秒計取代傳統的秒表。

儀器特點：

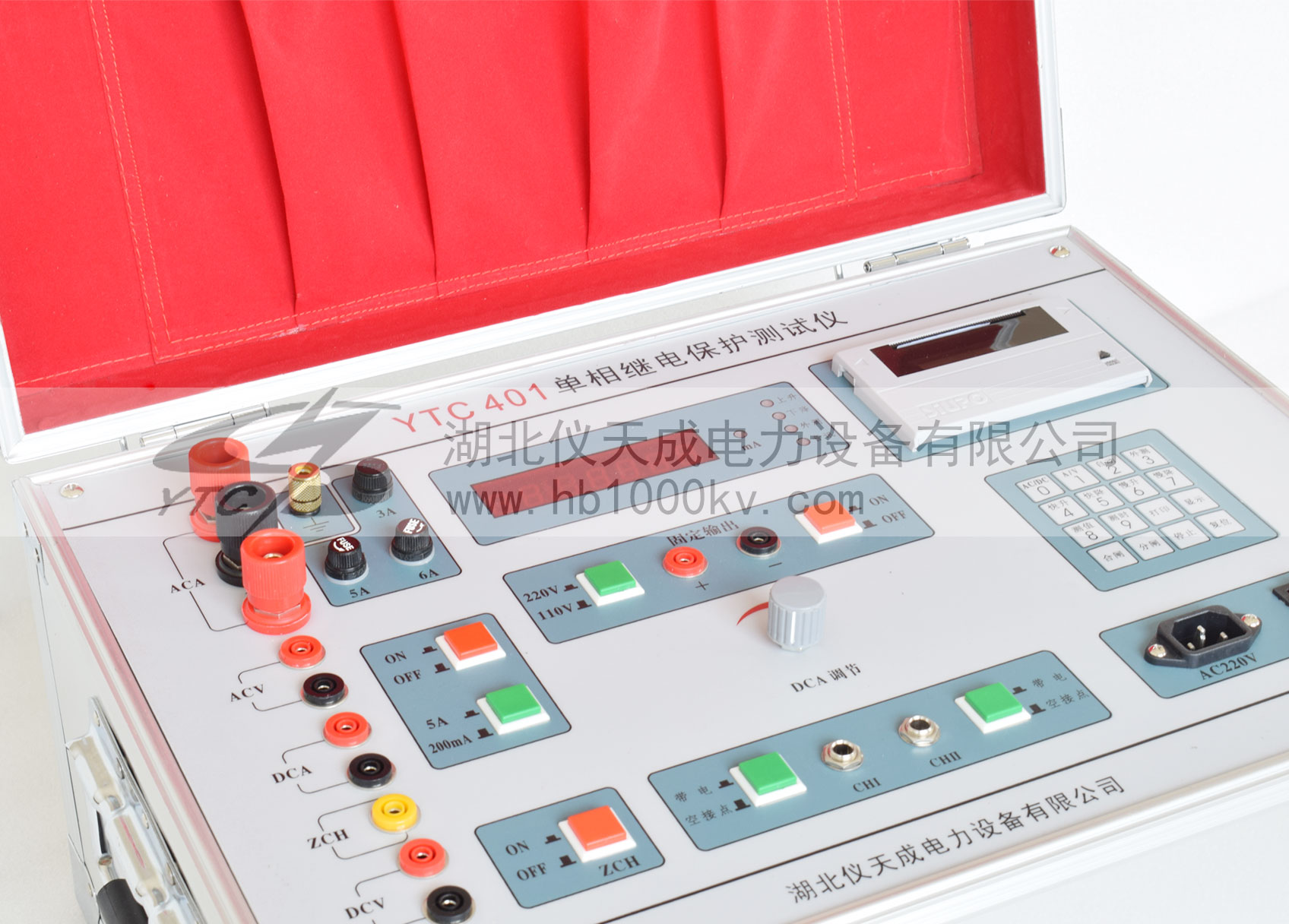

1、由于本機采用了微機控制，面板上僅有16個觸摸開關，就可方便的完成各種測試功能，改變了老式繼電保儀須關斷電源，切換多個開關，才能轉換電源種類的弊病，操作簡單。本機還設有自檢，報錯功能，極大的方便了檢查、維修。
2、本機設有自檢，自我保護功能，開機后本機立即投入自檢，在過載和過量程時，保護電路將快速切斷輸出并發出聲、光提醒，極大地降低了因誤操作帶來的不必要的損失。
3、本機智能化程度高，僅按一個鍵。即可測出通用繼電器的全部參數，并自動打印全部數據，把您從繁瑣的測試操作中解脫出來。
4、本機顯示屏有功能顯示單元，從顯示屏上能清楚的反映本機的工作狀態。
5、本機打印的數據全部使用漢字，如“吸合電壓”、“斷開電壓”、“常開吸合時間”等。
6、測量交流“帶電接點”，本機由微機通過特殊電路判斷是交流過零還是觸頭動作，使測試準確無誤。

產品別稱：數字繼電保護測試儀、單相繼電保護測試儀、單相繼電保護校驗儀、繼保校驗儀、單相繼保校驗儀、繼保儀、繼電保護裝置、單相微機繼電保護測試儀。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
交流電壓輸出	0-250V連續可調，最大輸出容量500VA，過量程保護260V
交流電流輸出	0-50A	0-100A連續可調
	0-50A時	開路電壓10V
	0-100A時	開路電壓5V，過量程保護120A
直流電壓輸出	0-250V連續可調，最大電流2A，過量程保護260V，過載保護動作電流2.5A
直流電流輸出	0-200mA	0-5A連續可調
	0-200mA時	開路電壓48V，過量程保護230mA
	0-5A時	開路電壓24V，過量程保護5.2A
	固定直流電壓輸出單獨輸出110V或220V時，電流可達2.5A，但和交流電壓、電流、直流電壓同時輸出時，其總容量不能超過600VA。
整機測量精度	≤ 2 %
體積	480×330×300mm
重量	20kg

亚洲欧美国产一区二区-亚洲欧美国产一区在线-亚洲欧美国产制服动漫-亚洲欧美国产制服另类-亚洲欧美国产综合不卡-亚洲欧美韩

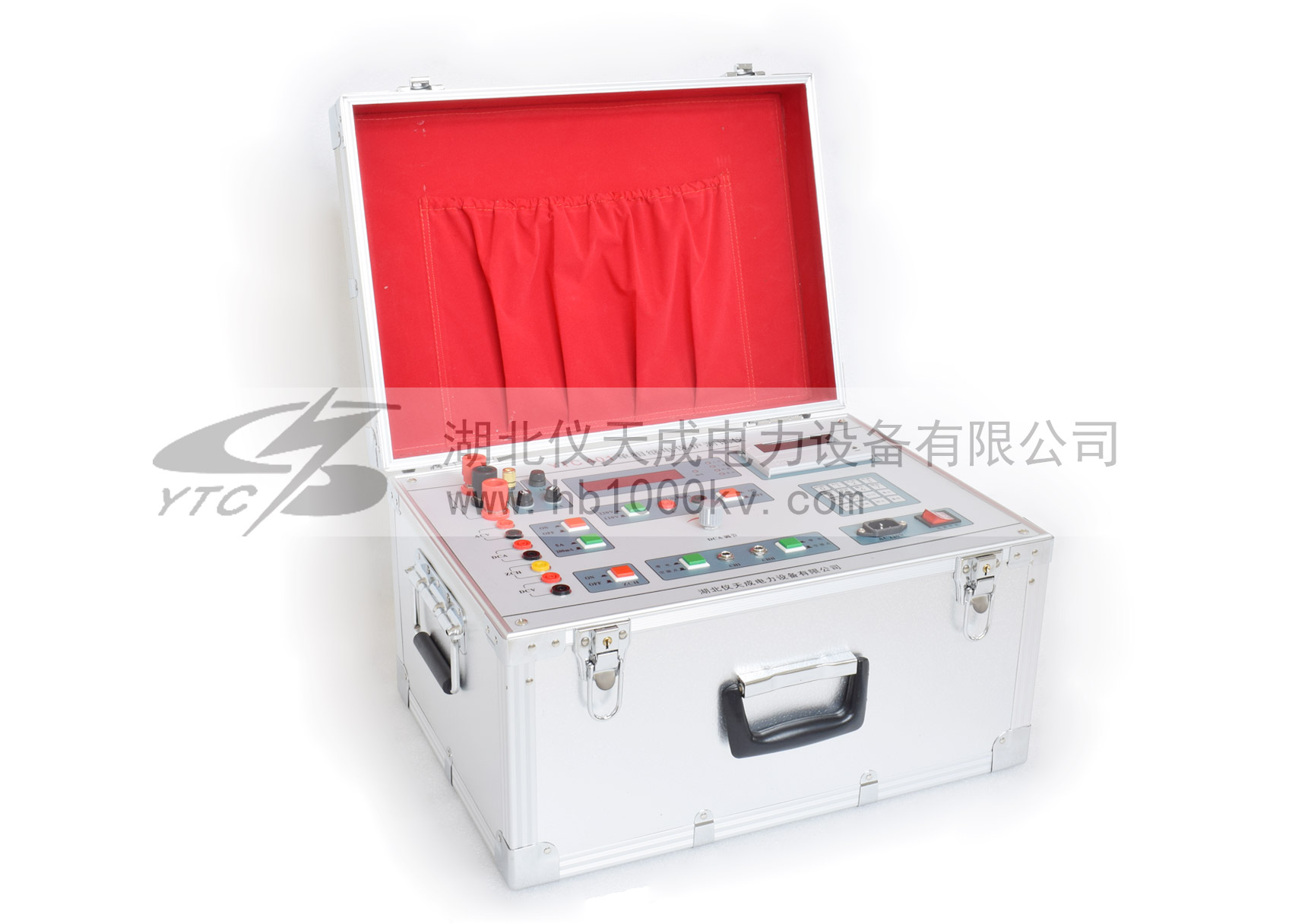

YTC401單相微機繼電保護測試儀
