產品簡介 PRODUCT INTRODUCTION

YTCZG-200kV/2mA直流高壓發生器是根據中國行業標準ZBF24003-90《便攜式直流高壓發生器通用技術條件》的要求，重新設計制造的新一代便攜式直流高壓發生器。該直流高壓發生器適用于電力部門、企業動力部門對氧化鋅避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗和泄漏電流試驗。

產品別稱：直高發、高壓發生器、中頻直流高壓發生器。

產品特征：
1、機箱采用鋁合金機箱。
2、采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
3、采用電壓大反饋，輸出電壓穩定度高，紋波系數≤0.5%。
4、全量程平滑調壓，電壓調節精度好，調節精度≤1%，穩定度≤1.0%，電壓誤差±（1.0%±2個字），電流誤差±（1.0%±2個字）。
5、升壓電位器零起升壓。
6、0.75U_DC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（1.0%±2個字）。
7、過壓保護采用拔碼設定，一目了然，誤差±1%。
8、倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
9、ZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試試驗，嚴格執行企標出廠。

技術參數 TECHNICAL PARAMETERS

規格技術參數	120/5	200/2	200/3	200/5	300/2	300/5
額定電壓(kV)	120	200	200	200	300	300
額定電流(mA)	5	2	3	5	2	5
額定功率(W)	600	400	600	1000	600	1500
機箱重量(kg)	4.5	5.5	6.0	6.5	6.5	7.5
倍壓重量(kg)	6.0	8.7	9	9	11	11.5
倍壓高度(mm)	770	970	970	970	1250	1250
電壓測量精度	數顯表 ±(1.0%讀數±2個字)
電流測量精度	數顯表 ±(1.0%讀數±2個字)
波紋系數	≤0.5%
電壓穩定度	隨機波動，電源電壓變化±10%時≤1%
過載能力	空載電壓可超出額定電壓10%使用十分鐘最大充電電流為1.25倍額定電流
電源	單相交流50HZ 220V±10%
工作方式	間斷使用30分鐘
工作方式	一次連續時間最長為10分鐘,
工作環境	溫度：-10~40℃
	相對濕度：室溫為25℃時不大于85%（無凝露）
	海拔高度：1500米以下
帶電容負荷能力	被試品電容量無限制
帶電容負荷能力	可用1.5倍的額定電流充電

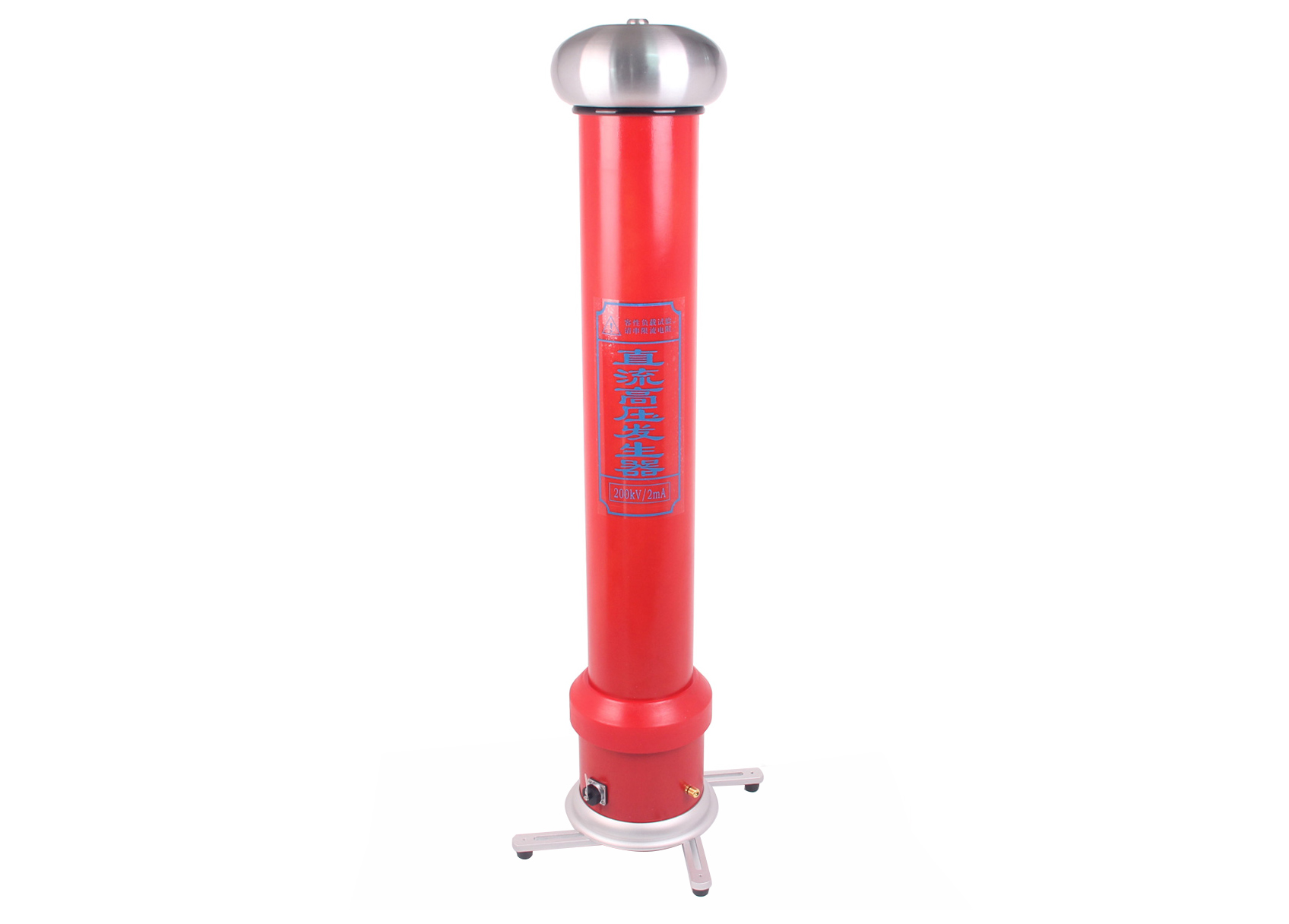

結構特點	環氧玻璃鋼電氣絕緣倍壓筒
結構特點	空氣絕緣、無泄漏之慮

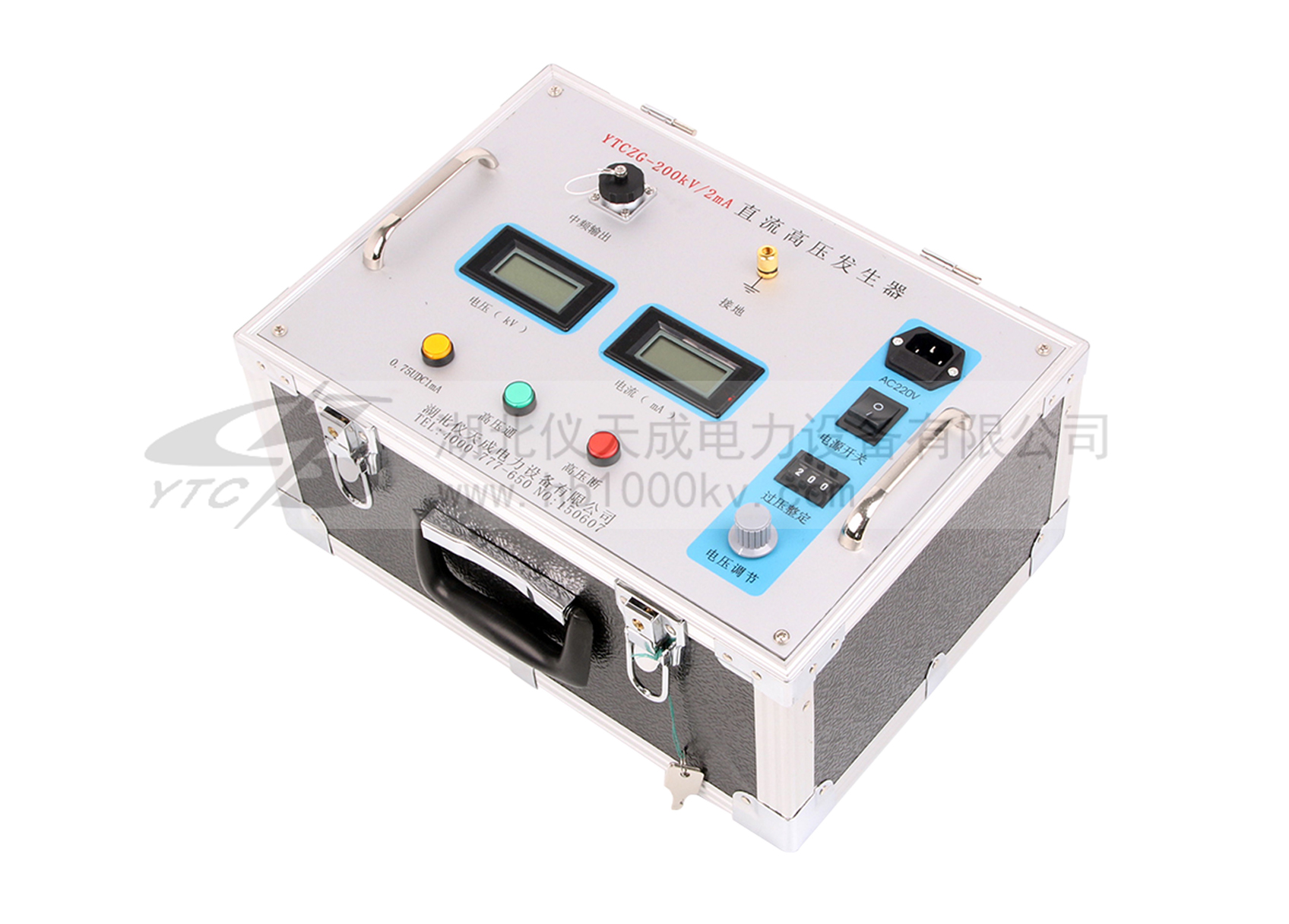

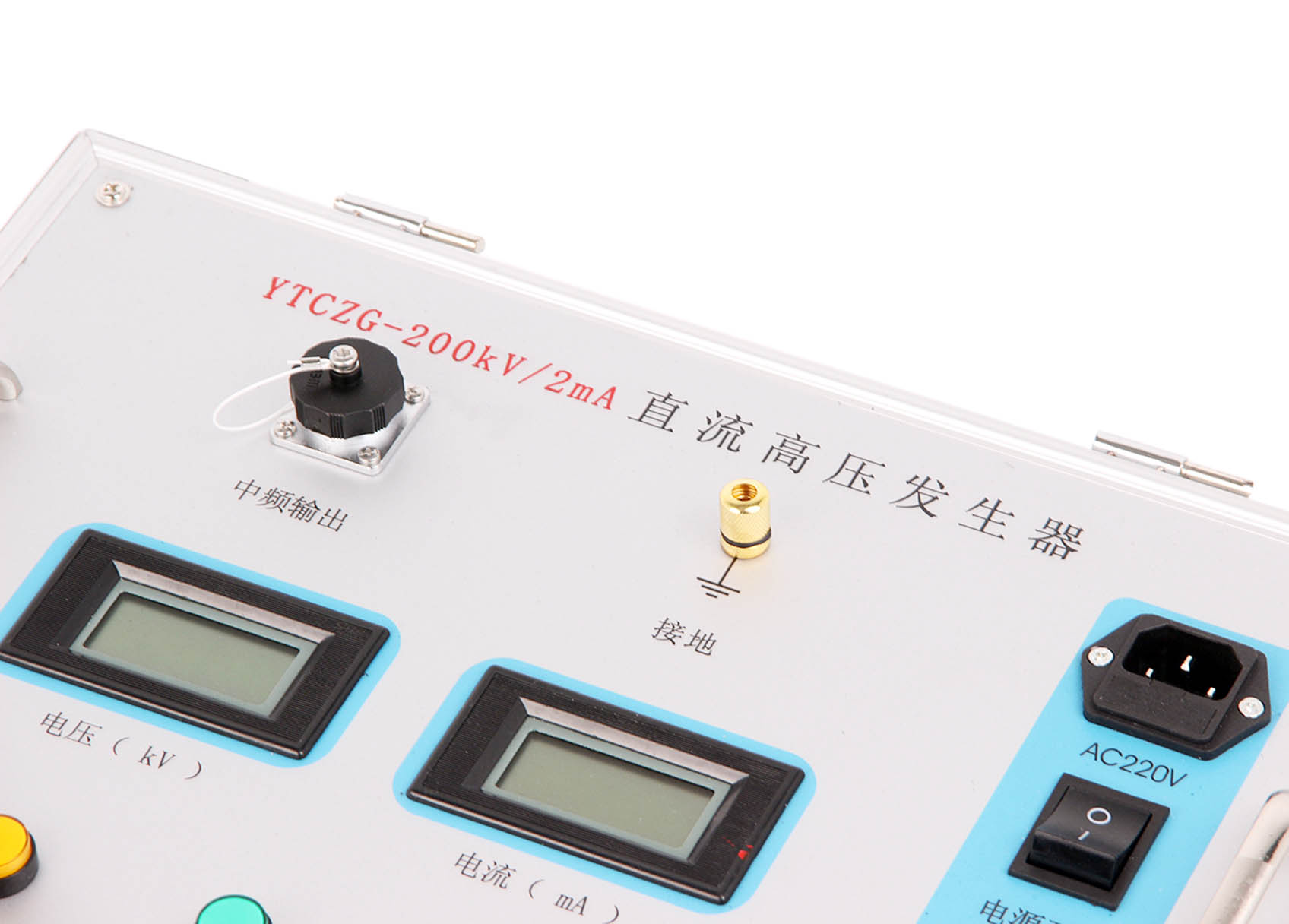

操作箱特點	高精度0.75UDC1mA單觸按鈕（精度≤1.0%）適合氧化鋅避雷器試驗
	過壓保護采用撥置，一目了然
	立臥兩用型國際標準機箱，方便現場

注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權
