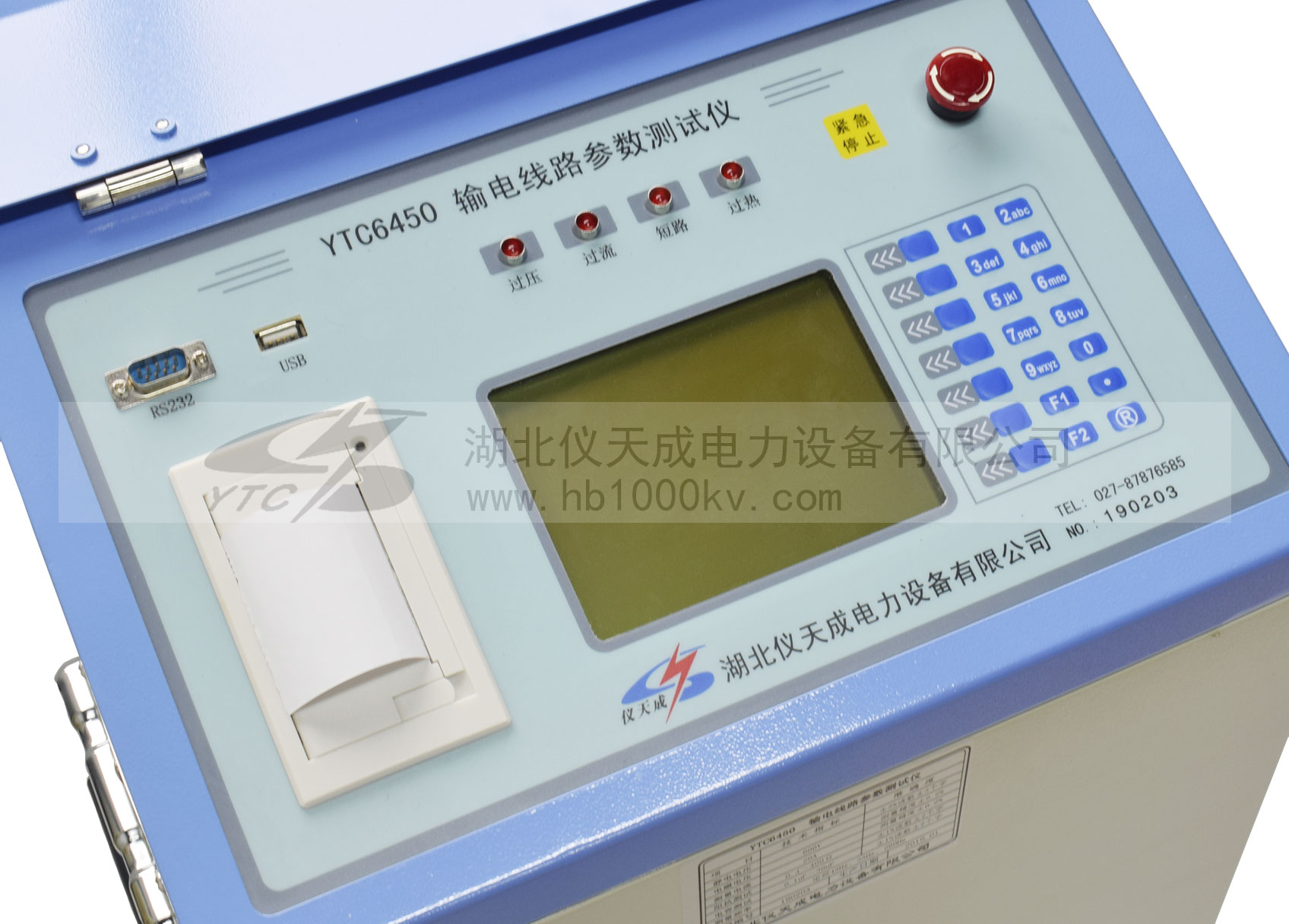

YTC6450輸電線路工頻參數測試儀

        YTC6450輸電線路參數測試儀是在我公司原大功率線路工頻參數異頻測試系統(分體式裝置)的基礎上全功能的升級換代產品,依據《DL/T 1119-2010輸電線路工頻參數測試儀通用技術條件》和《DL/T1179-2012-1000kV交流架空輸電線路工頻參數測量導則》將異頻電源及測試主機整合為表源一體化的測試裝置。即:異頻電源及其輸出控制、隔離變壓器及其檔位切換、測試接線變換、接地分合操作、信號測量及采集、數據分析計算等功能全部集中在同一個機箱內。
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

產品簡介:
       湖北儀天成研發的
YTC6450 輸電線路參數測試儀是在我公司原大功率線路工頻參數異頻測試系統(分體式裝置)的基礎上全功能的升級換代產品,依據《DL/T 1119-2010輸電線路工頻參數測試儀通用技術條件》和《DL/T1179-2012-1000kV交流架空輸電線路工頻參數測量導則》將異頻電源及測試主機整合為表源一體化的測試裝置。即:異頻電源及其輸出控制、隔離變壓器及其檔位切換、測試接線變換、接地分合操作、信號測量及采集、數據分析計算等功能全部集中在同一個機箱內。
       本裝置的可實現的測試項目(最高配置)涵蓋了各類電力輸電線路在參數測量前試驗項目和工頻參數測量項目中所要求全部內容。

產品別稱:線路參數測試儀、線路工頻參數測試系統、輸電線路工頻參數測試儀

產品特點:
1、被測線路首末端懸空--線路靜電感應電壓、接地電流測量;
2、被測線路末端短路接地--線路電磁感應電壓、電磁干擾電流測量;
3、高感應電壓下三相線路的相別核對--線路末端為橋架母線或GIS組合電器;
4、線路各相絕緣電阻測試、核對相別、線路直流電阻測量;
5、三相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容、等值電容;
6、 多回同桿或并行線路回路之間的零序互阻抗和零序耦合電容;
7、多回同桿或并行線路回路間的不平衡度影響和不對稱度影響分析;
8、二相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容;
9、同桿并行二相輸電線路回路之間零序互阻抗和零序耦合電容;
10、內置的對應程序控制試驗接線的變換、隔離變壓器的輸出、數據采樣、計算分析的自動依次完成。
11、設備外形尺寸符合人體工程學原理,以便運輸和現場裝卸、移動,整臺測試裝置重量依據型號規格控制在60~85kg以內。


產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

項目 技術參數
電源 單相AC 220V±10%,(10~40A)50Hz±2%
異頻電源輸出特性 輸出頻率 45Hz/55Hz/260Hz定頻輸出    頻率度優于±0.1%;
輸出波形 標準正弦波, 波形失真度優于±2%;
工頻參數測試準確度 靜電感應 測試范圍 0~20kV(B型、C型)~30 kV(A型)
測量精度 ±5%±5個字
分辨率 0. 001kV
電磁電壓 測試范圍 0~~600V
測量精度 ±0.2%±2個字
分辨率 0.001V
電流 測試范圍 0~40A(C型) ~60A( B型) ~100A(A型)
測量精度 ±0.2%±2個字
分辨率 0. 01mA
電容 分辨率 0.0001μF
≥0.1μF時 ±1%讀數±5個字
<0.1μF時 ±2%讀數±5個字
阻抗 分辨率 0.001Ω
≥1Ω時 ±1%讀數±5個字
<1Ω時 ±2%讀數±5個字;
阻抗角 0°~360°;  ±1%讀數±0.05°

裝置型號及技術參數選型對應表
技術參數 A型 B型 C型
適用于線路長度 0.2~1500km 0.5~800km 1~500km
異頻電源功率 10kVA 5kVA 3kVA
輸入工作電源 單相 單相 單相
接地檢測功能
靜電電壓測量
高感應線路核相
核相用羅氏線圈
電磁電壓測量
接地電流測量
最大輸出電流 40A 20A 10A
最大輸出電壓 600V 400V 200V
抗工頻干擾電流 100A 60A 40A
靜電感應電壓 30kV 20kV 20kV
電磁感應電壓 600V 600V 600V
純電纜線路測試 滿足 滿足
二相線路測試功能
單相等值電容測試
互感不平衡測試
耦合不對稱測試
適用電壓等級 1000kV及以下 500kV及以下 220kV及以下
阻抗測試范圍 0.1~1000Ω 0.1~400Ω 0.2~400Ω
電容測試范圍 0.02μF~80μF 0.05μF~50μF 0.1μF~50μF
移動萬向平板車
高空接線鉗

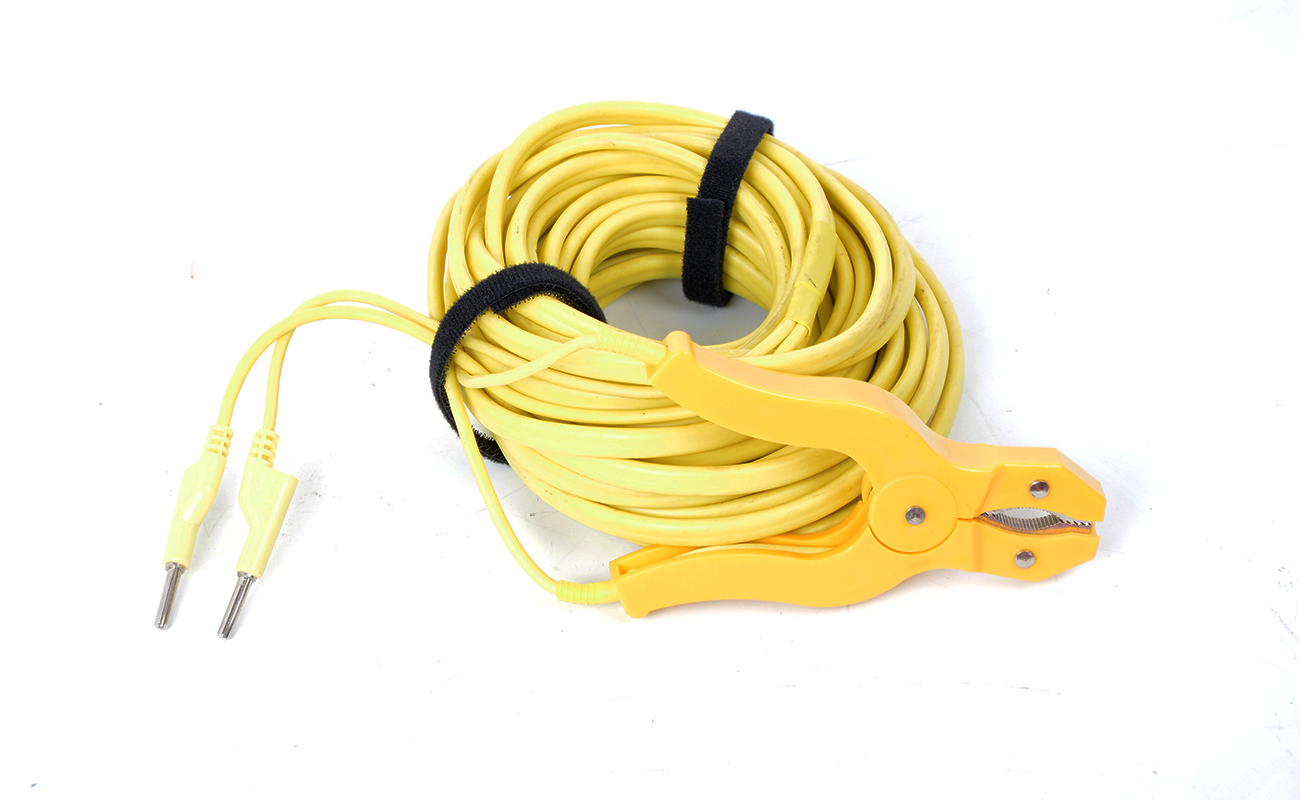

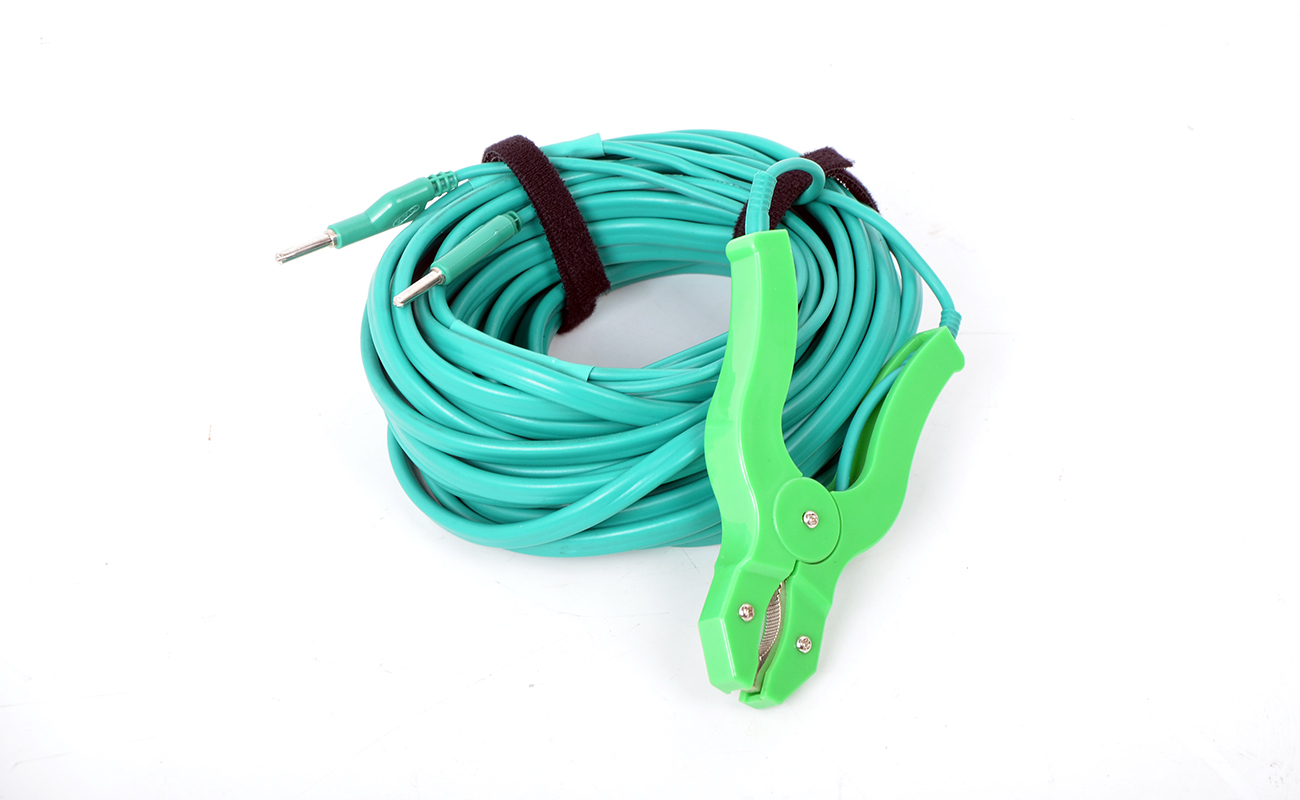

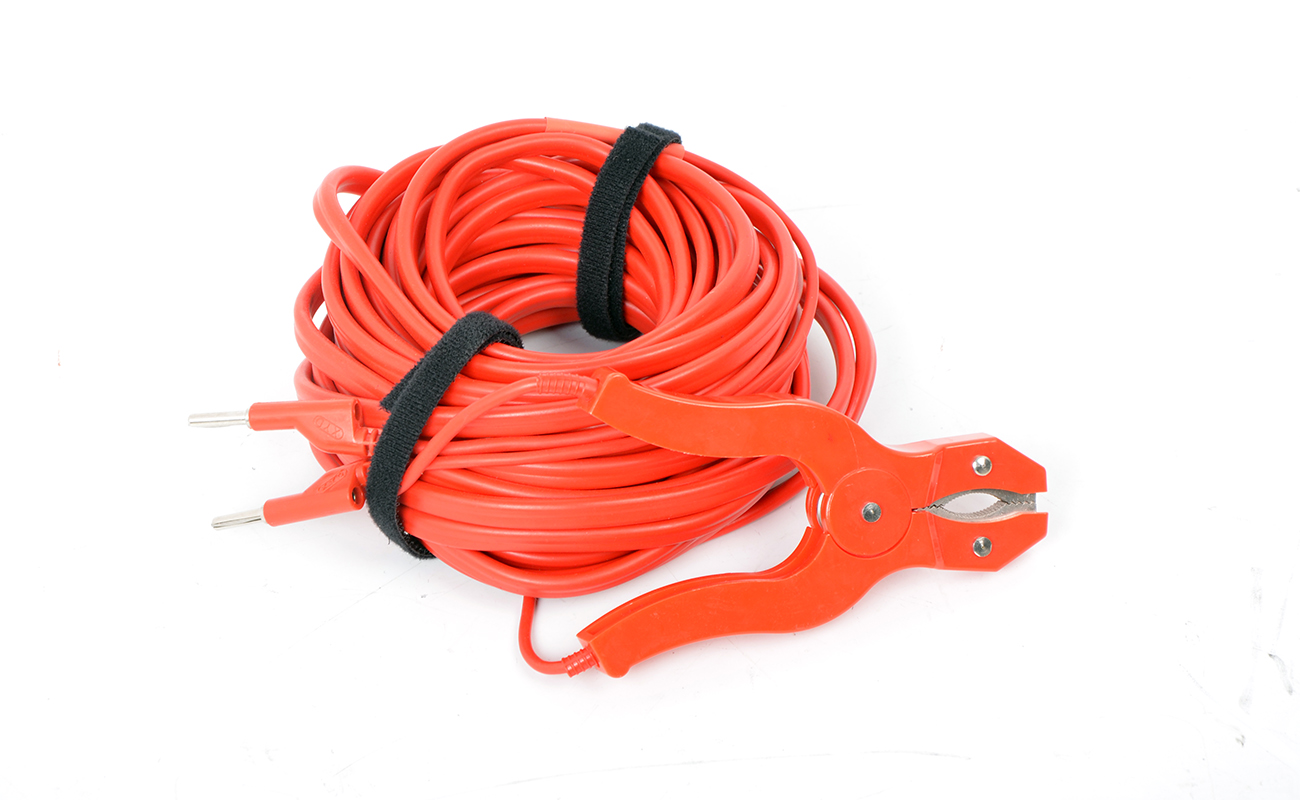

專用測試鉗線 2 2 1
外形尺寸 550mm*400mm*900mm
重    量 <85kg <75kg <65kg


應用領域 APPLICATION FIELD

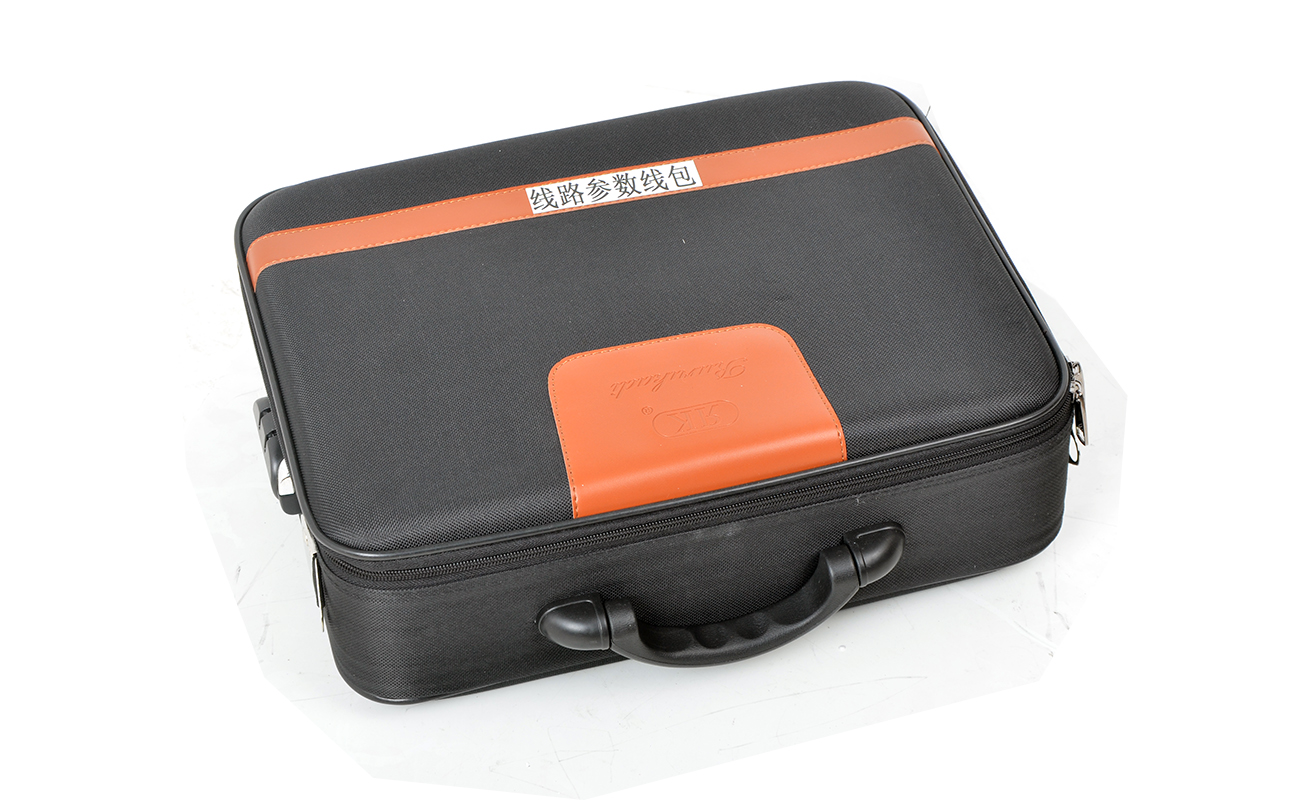

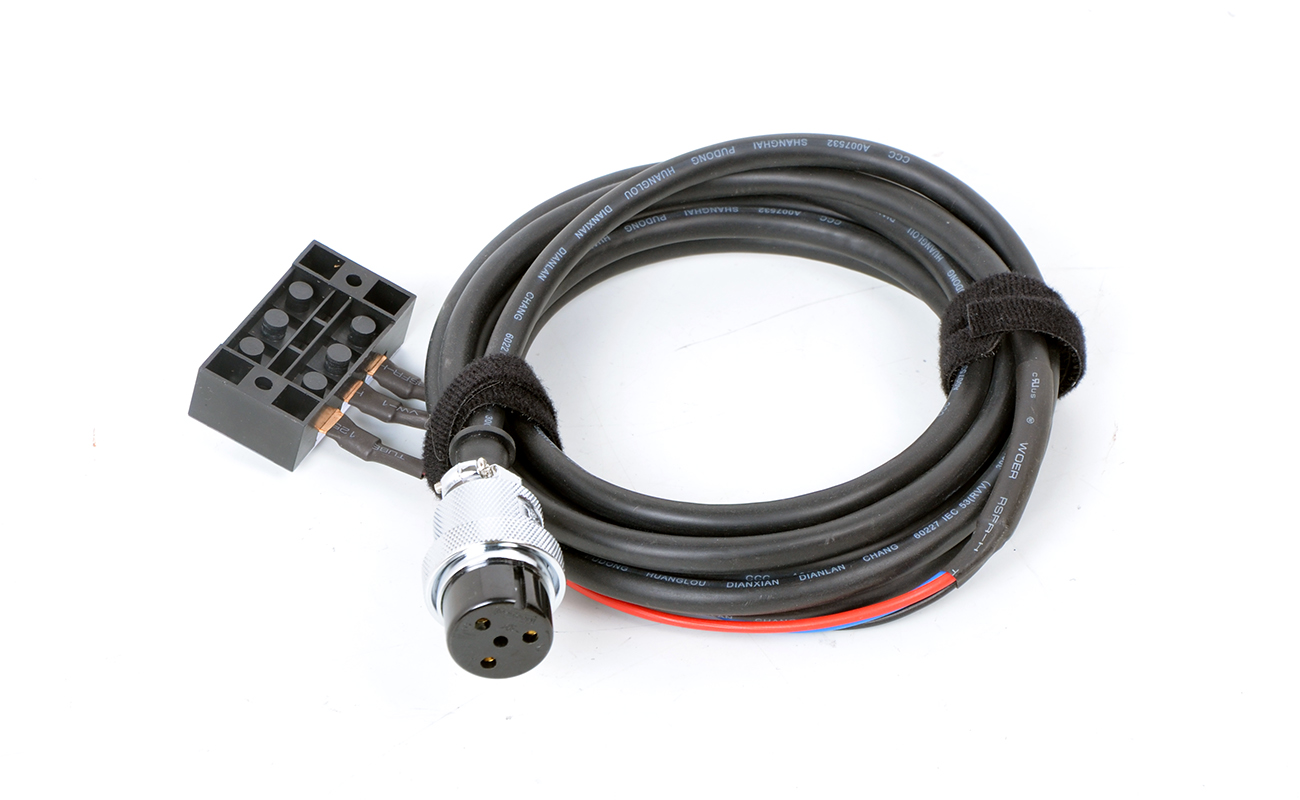

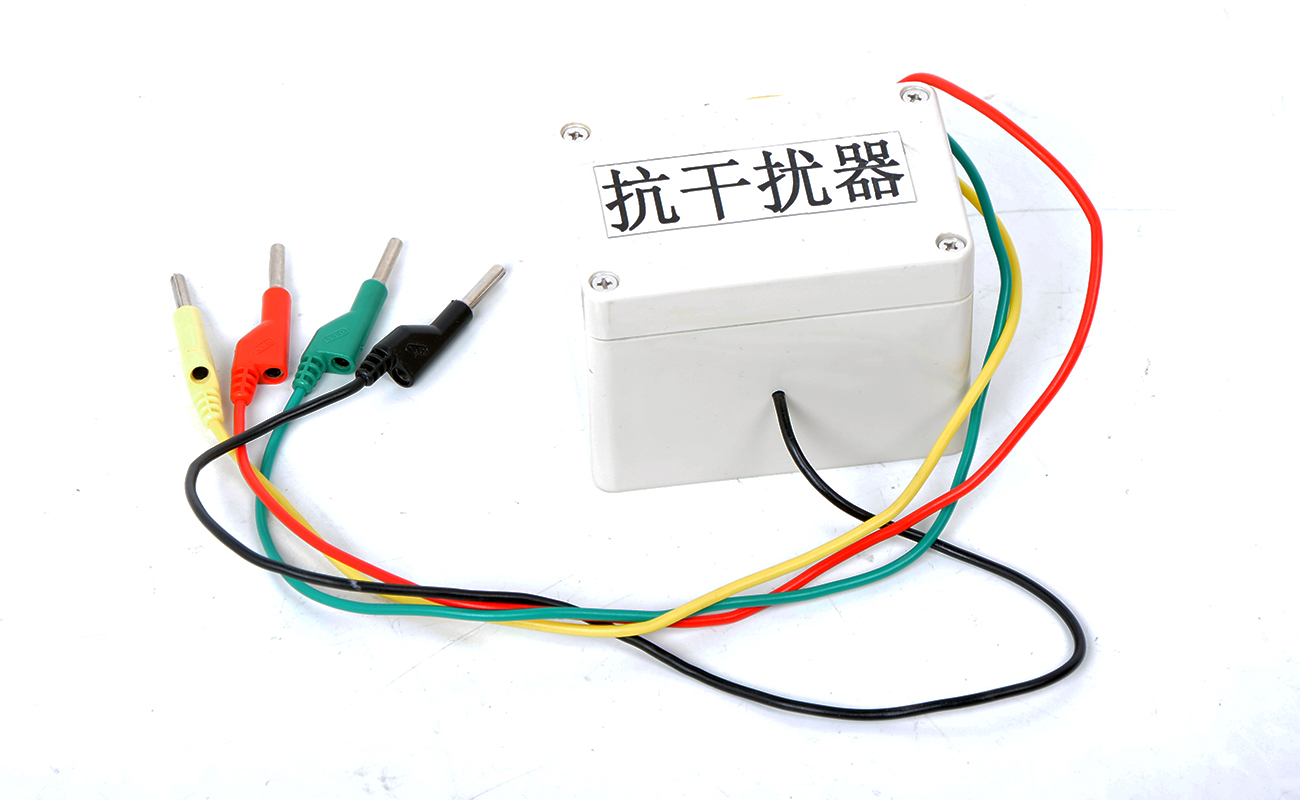

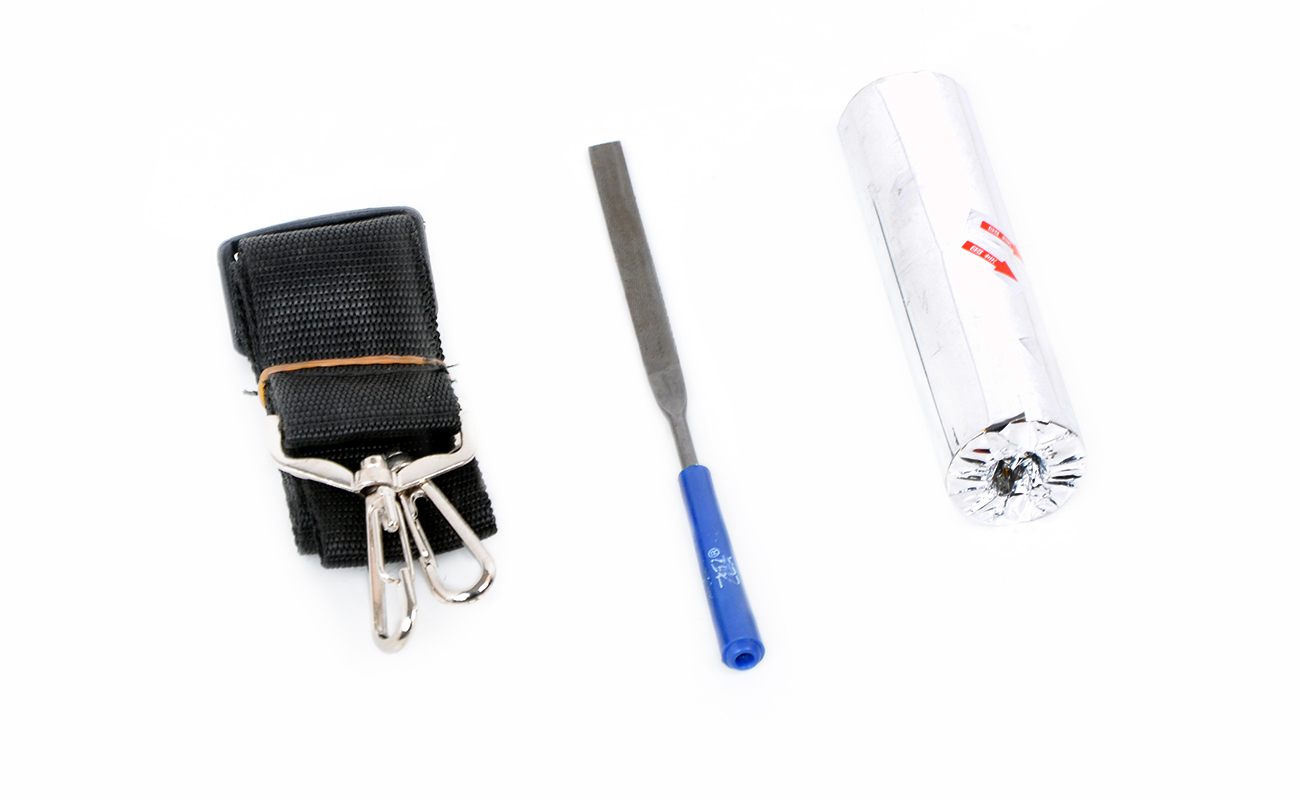

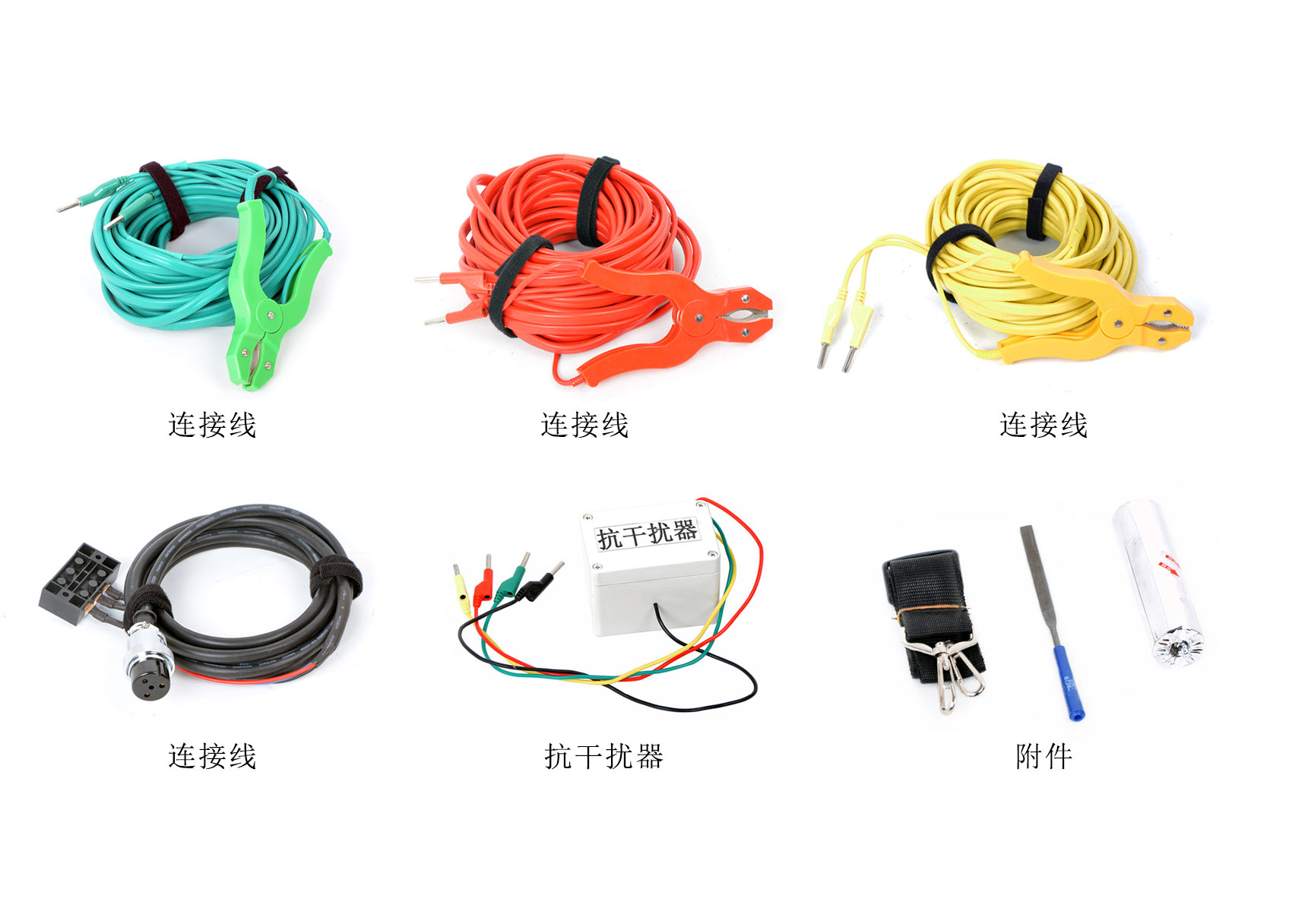

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
